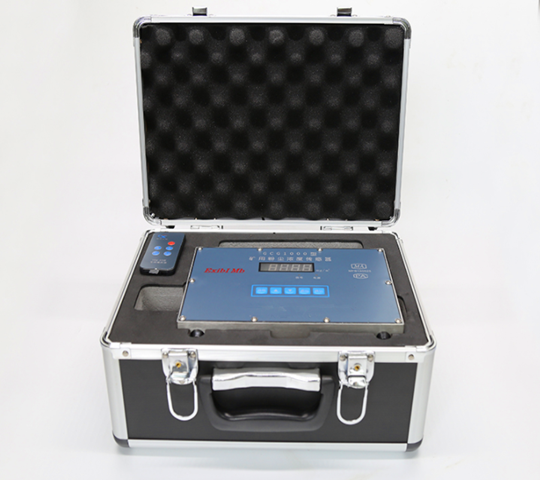

GCG1000（A）粉尘浓度传感器/在线粉尘监测仪

一、产品概述：
GCG1000（A）粉尘浓度传感器是根据MT/T 1102-2009《 煤矿用粉尘浓度传感器》和Q/320581FYK007-2012 《GCG1000 型粉尘浓度传感器》企业标准及GB3836.4-2010标准中Exib I本质安全等级设计。产品吸收消化了国内外先进的测尘技术， 直接检测空气中浮游 粉尘的质量浓度，通过数码管现场显示并转换成频率信号输出，供矿井监测或其他测控系统使用。本产品具有测量快速准确、灵敏度高、性能 稳定、可预置K值、直接显示并输出粉尘质量浓度的特点。
相对于一般粉尘浓度传感器，新款设备采用宽通道排尘，避免了因长时间监测造成设备内部管道堵塞而经常清洗的烦恼，同时新款设备安装了信号输出及报警输出两个接口，真正实现一机多用。
二、适用场合：
本产品同时具有煤矿安全认证（MA）与矿用产品认证（KA），在适用于煤矿场合的同时，也适用于适用于具有爆炸性气体（粉尘）危害的金属与非金属矿山；目前按照国家环保部要求，具备爆炸条件下的作业场所，要实施粉尘浓度总粉尘的连续监测。
在以下具有易燃易爆场所实现预警作用：
1、金属生产加工：铝粉、锌粉、硅铁粉、镁粉、铁粉、铝材加工研磨粉等；
2、粮食生产加工：小麦、淀粉、糖、奶粉等；
3、饲料生产加工：血粉、鱼粉等；
4、农副产品类：棉花、烟草、茶叶粉等；
5、林产品类：纸粉、木粉等；
6、合成材料类：塑料、染料等；
7、煤粉及其他场所。
三、使用环境条件：
1、温度：0℃~ 40℃；
2、相对湿度：≤98%；
3、大气压：80kPa~116kPa；
4、最恶劣的贮存条件：-40℃～+60℃。
5、防爆型式及防爆标志
     防爆型式：矿用本质安全型；
     防爆标志：ExibIMb。
四、工作原理：
外部空气在抽风机的吸力下通过迷宫式进气口进入传感器暗室。空气中的浮游粉尘在暗室内受到激光发生器发出的平行光照射时，粉尘的散射光强度正比于质量浓 度，该散射光经过光电转换器转换成光电流，经主控板的光电流积分电路转换成与散射光强成正比的光电脉冲数。计算脉冲数即可测出粉尘的相对质量浓度，通过标 定在设置键盘上预置K值，工作时便可直接在数码显示屏上显示空气中的粉尘质量浓度（mg/m³）。
五、技术参数：
1. 测量范围：0.1mg/ m3～1000mg/m3；
2 . 测量相对误差：≤15%；
3. 采样流量：2L/min；
4. 采样流量误差：≤±2.5%；
5.采样流量稳定性：±3.0%；
6.工作电压：DC12V～24V；
7.工作电流：≤170mA；
8.输出信号制式：频率200Hz～1000Hz。
9.传感器与关联设备的信号传输距离应不大于2Km.，电源传输距离≤50m。
配备防爆语音报警器可实现实时超标报警功能，也可以通过软件与PC连接进行实时监控，更多需求请电话咨询。

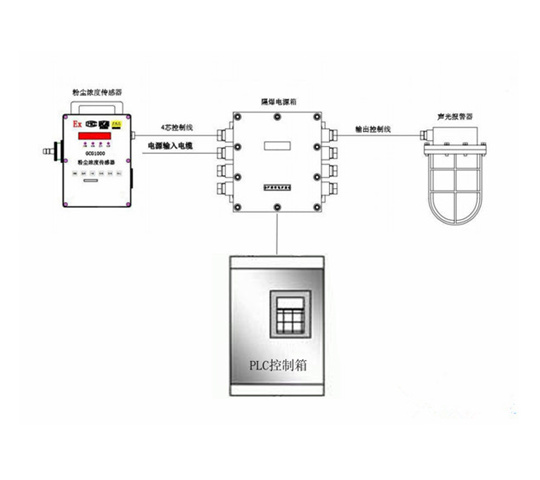

六、监测系统：
GCG1000（A）粉尘浓度传感器配合分站及相关软件，可实现粉尘浓度双向在线监测，同时此系统与国内多种传感器联检，可以对爆炸环境进行多参数监测。
