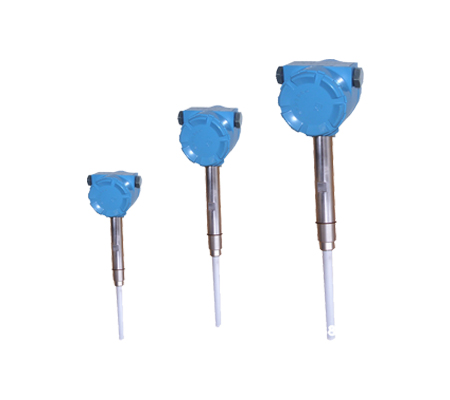

HJF-DQA型粉尘在线监测仪

一、系统概况: HJF-DQA系列粉尘浓度变送器测量尘埃粒子经过一个固定探头的静电荷感应量。尘埃粒子与探头感应产生静电荷,通过探头进行信号放大并传送进监测控制系统。静电荷的
产品型号HJF-DQA
所属分类在线式粉尘监测仪
浏览次数2837次
分享到
  • 产品采购电话:
    15564877582
  • 扫描微信
    专业工程师为您服务

产品中心
推荐产品
联系我们 联系我们
全国统一热线:400-850-5996
销售热线:0532-80974618
传真:0532-89852511
邮箱:qdhjhb@163.com
地址:山东省青岛市李沧区郑佛路10号
扫一扫 关注我们
海晶环保二维码
新闻资讯
资料下载

一、系统概况:

HJF-DQA系列粉尘浓度变送器测量尘埃粒子经过一个固定探头的静电荷感应量。尘埃粒子与探头感应产生静电荷,通过探头进行信号放大并传送进监测控制系统。静电荷的大小与尘埃粒子的流量成比。系统的电子线路把这部分电荷转换成为控制信号输出,启动粉尘超标排放警报,同时用于连续记录粉尘粒子的总量或浓度。该系列产品装置提供了目前世界新的交流耦合技术。这是现代最精确和稳定的监测技术,特别适合连续排放记录和数据累积。本监测系统工作原理是运用尘埃粒子流经探针周围所产生电荷感应来确认尘埃粒子在线排放量(mg/sec)或排放浓度(mg/m3)。在燃烧工况相对稳定的情况下(即在同一个排放点上,流速、温度、压力、湿度和烟尘颗粒性质都没有很大的变化,小于±90%的变动),本系统经直接校定后也可用于在线监测排放浓度(单位=mg/M3)。
二、系统应用:
本系统应用于广泛的工业领域,包括陶瓷制造业、水泥、精细化学、医药及食品业。在这些加工领域,必须充分考虑粉尘的回收利用,以减少加工过程中的原材料损失。工厂的粉尘排放也受到空气污染控制法、地方法规及其它规章的限制。
袋式过滤器和静电除尘器之类的空气污染控制系统用来在排放到大气前将颗粒或粉尘与气流隔离开来。通过对排放气进行有    效处理,排放气中的粉尘浓度保持在一个规定的值以下,连续监测排放气处理后的气体中的粉尘浓度是必要的。
学校实验室及科研机构模拟管道粉尘环境及影响,需要了解管道内环境的变化情况。
三、技术参数:

操作环境温度 -20℃~60℃(电子部件)
操作环境湿度 不结露90%
操作环境振动 最高连续震荡量,任何方向、任何频率:均方根值2g(20m/s2)
操作环境电磁场 在50 赫兹时最高值=60A/m (相等于一个1 米×1 米正方形电磁线圈内有50AT 的磁场)
操作环境保护 保护等级:IP66/NEMA4 铝合金壳体,适合非腐蚀性环境内安装,不锈钢探针
管道气体压力 -0.1 – 1MPa
管道气体流速 1m/s~30m/s
管道气体温度 -50℃~450℃
管道外径 0.1米~4 米
探针结构 标准探针是M6,长度160 mm 316 不锈钢棍。
尘埃颗粒大小范围 标称0.1μM~200 μM,在标称范围外仍然能够接收但信号特性有点不同。
零点漂移 (时间) 每年低于量程的1% 。
零点漂移 (温度) 在指定的温度范围内,低于量程的1%。
满量程漂移 (时间) 每年低于量程的1%
满量程漂移 (温度) 在指定的温度范围内,低于量程的1%。
线路稳定性 系统所有部件均选用高稳定性电子组装件。
噪音抵抗性 所有50 或60 赫兹音频和谐波均在信号被接收之前全部滤掉
测量范围 0-9/12/25/50/100/200/400/800/1000 mg/M3
变送器输出方式 二线制4 – 20mA(内置隔离器,防爆防干扰)
变送器电源 15V – 32VDC
四、系统构成:
系统以粉尘浓度传感器为测量单元,通过数据传输单元将监测到的数据传输到控制单元,实现数据在线传输,配套控制系统可实现数据实时显示及预置超标报警,以达到粉尘在线监控功能,通过数据传输单元可将数据传输到中控系统,以便协调其他组建正常工作。
