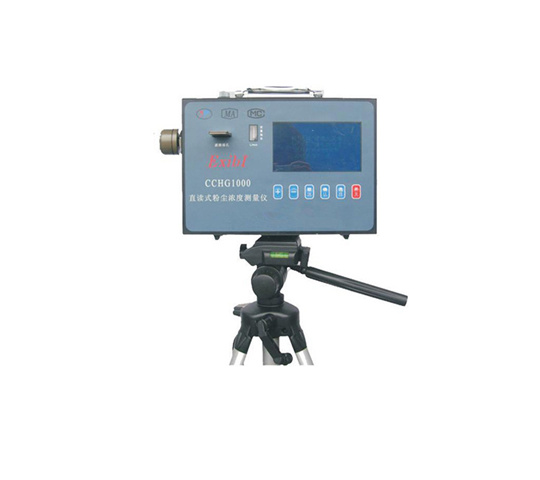

海晶CCHG1000型直读式粉尘仪/矿用防爆粉尘仪

一、产品概述：
CCHG1000矿用防爆直读测尘仪是以红外光吸收法原理，一种用于测定环境空气中浮游粉尘浓度的仪器。该仪器根据MT163-1997<直读式粉尘浓度测量仪表通用技术条件>和Q/320581FYK007直读式粉尘浓度测量仪>企业标准及GB3836.4-2000标准中ExibI等级（本质安全型）防爆设计粉尘浓度测量仪，该仪器的呼吸分离装置的分离效能完全符合国际公认的“BMRC”曲线要求，能准确及时的反映接尘人员吸入的呼吸性粉尘质量和不同粉尘作业场所中粉尘的污染状况，为准确评价作业场所的卫生状况提供可靠数据，该仪器适用于煤矿井下及其它还有爆炸危险性气体的作业场所。
该仪器结构紧凑，操作简单，负载、负压能力大，自动定时采样，流量稳定，全中文液晶显示，便于携带等特点。
二、技术指标：
1、 粉尘浓度测量范围：0.01~1000mg/m³
2、 粉尘仪测量相对误差： ±20%
3、 稳定性相对误差：±2.5%
4、 采样范围： 呼吸性粉尘、全尘
5、 采样流量为： 2.0L/min
6、 采样流量误差：≤2.5%
7、 采样流量稳定性：≤±5%
8、 采样效能：符合“BMRC”采样效能曲线
9、 电       源：采用Ni-H电池2.5A/h，6节，串联3只0.51Ω/10W的限流电阻，用环氧树脂灌封后置于电池盒内，额定电压U 7.2V；
                             其最高输出电压U 8.4V；最大输出电流：4.6A。
10、工作电压：6.5V~8.4V Dc （本安）
11、防爆型式： 矿用本质安全型，隔爆标志ExibI
12、外形尺寸：280×228×80（mm）
13、重      量：3.05kg

三、结构特征：

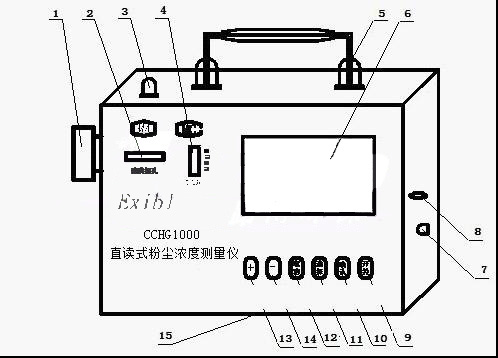

CCHG1000直读式粉尘浓度测量仪由液晶显示屏、采样头（包括总粉尘采样头和呼吸性粉尘采样头）、检测装置、气泵组件、本安电源、单片机控制电路、流量计等组成。仪器外形结构（如图1所示）

 图1  粉尘浓度测量仪面板及外形图

1.采样头连接座   2.滤膜插孔    3.紧固装置   4.流量计  5.提手
6.液晶屏  7.充电插座  8.打印接口  9.开关键 10.确定键 11.选择键
12.取消键    13.“+”键   14.“－”键    15.支架固定螺母

四、工作原理：
设定好需要采样的时间，将放好滤膜的滤膜夹插入检测装置内，由装置内的检测系统对空白滤膜进行测量，得到第一个光电压值后，启动仪器开始进行采样，采样时间到后，检测装置对采有粉尘的滤膜进行第二次测量，得到第二个光电压值，最后由单片机进行数据处理并计算出粉尘浓度显示在屏幕上，并自动将数据存储下来。
五、标准配置：
仪器主机1台、支架1套、打印机1套、全尘采样头1个、呼尘采样头1个、硅脂1盒、刮刀1个、滤膜1包、镊子1个、滤膜夹1个
资料类：使用说明书、合格证、操作光盘、安全标志证书、防爆合格证各1份
