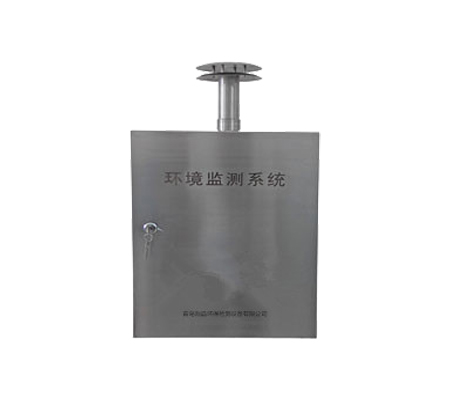

HJF-AQI系列空气质量实时监测系统

一、系统简介：
HJF-AQI系列空气质量实时监测系统是一套大气污染物在线监测系统，可实时监测大气环境中的细颗粒物、可吸入颗粒物、二氧化硫、二氧化 氮、臭氧、一氧化碳、噪声、温湿度、大气压力、负离子等一项或几项数据，能在恶劣的室外环境中长时间监测AQI指标，并将监测数据实时传输到控制中心，是 一款快速、高效的空气质量监测设备。
HJF-AQI系统采气体监测采用美国环境传感器技术公司生产的PPB级气体传感器。经过多年验证，可以测定环境级气体，其浓度可低达 1~2000ppb，激光散射单元分析环境中的粉尘， 噪声监测仪采用了先进的数字检波技术，具有可靠性高、稳定性好、动态范围宽、无需量程转换等优 点； 温湿度监测仪核心部分由一组高度集成的温湿度传感器芯片组成，选用芯片均为全量程标定数字输出的芯片。风速风向监测仪有较强的防腐蚀性和耐候性；测 量精度高，量程范围宽，稳定性好；功耗低，较强的抗干扰能力，能长期稳定工作；负氧离子监测仪超大范围空气正、负离子监测，测试各种环境下空气中正、负离 子的浓度与各种负离子相关产品的离子产生数量。汉化的全中文操作语言便于中国市场使用。结合网络通讯技术、为以后多个子站点间向中心站数据汇总，预留了扩 展空间。具有较强的实用性，适合用于环境空气流动监测。
HJF-AQI系统由1个中心站和n个子站构成。在线式激光粉尘仪或其他传感器作为终端，通过数据传输单元，实现监测设备与中心站的有线连接，同时传感器 (子站)也可以与GPRS无线网络的连接，再通过GRPS网络连接Internet网络，将数据传送至数据中心(中心站),以实现数据从终端到数据中心, 以及数据中心到终端的双向通讯。
二、系统功能：
1、本系统在短距离内可以通过RS232进行有线传输，实现一对一实时监测，长距离且子站数量多的情况下的传输建立在可靠的GPRS网络和Internet网络通讯基础上，有效保证了通讯的畅通，具有良好的实时特点。采集点的数据可以及时传送到数据中心。
2、可根据用户需要,定时启动关闭子站粉尘仪,实现无人值守的空气质量浓度在线监测。
3、数据中心通过数据库软件和组态软件，对数据进行分析并具有友好的人机界面。
4、可以对每一个采集点的数据进行分析，使用户通过图表和曲线实时看到每一个采集点的数据变化趋势，以便对不同的子站进行有效的管理。
5、可分别将数据存储到组态软件实时数据库和ACCESS数据库，便于用户对历史数据的查询和处理。
6、系统设计了报警管理，以提醒数据中心的管理员注意关键用户的数据异常情况，提高实时监测的有效性。
7、系统设计并实现了故障诊断、故障状态显示、故障解除等功能。
8、中心站数据、图表和曲线可通过IE浏览器，远程查询。
9、一个中心站最大可支持64个子站（即可连接64台监测设备）。
三、系统构成：
HJF-AQI系统由空气质量监测模块、防护系统、传输系统、中心站服务器系统及中心站软件及加密狗等构成，可实现空气质量全天候在线监测，配合LED显示器，可事实大屏幕显示当前数据，根据监测对象不同，现配最有方案。
四、应用场所：
  1、 环境监测部门的大气颗粒物监测
  2、 卫生防疫站公共场所可吸入颗粒物的监测
  3、 企业生产车间、厂房的颗粒物实时监测
  4、 市政监烟
  5、 科学研究，滤料性能试验等方面现场测试
  6、 现场粉尘浓度测定，排气口粉尘浓度监测
  7、 药品制造测试
  8、 职业健康和安全检测
  9、工厂需要清洁空气的地方，精密仪器，测试仪器，电子部件，食品，药品等制造工艺的管理
10、各种研究机构，气象学，公众卫生学，工业劳动卫生工程学，大气污染研究等
11、建筑或爆破的地方的粉尘检测；工地场所暴露监测
12、室内空气质量检测
五、系统指标：
 1、 主机性能指标：
 2、 工作温度： -5-50ºC
 3、 存储温度： -20-50ºC
 4、 工作湿度： ≤15%-85%RH非冷凝
 5、 精 度： ±2%F.S
 6、 线 性： ±2%F.S
 7、 零 漂： ±2%F.S
 8、 量程零漂： ±2%F.S
 9、 响应时间： <120s
10、传感器工作寿命： >2年
11、气体采样流量： 300ml/min
12、粉尘采样流量: 16.7L/min或600ml/min六、传感器参数：
颗粒物监测参数：
 1、 PM10： 0.001-10mg/m³
       分辨率：0.001ppm
 2、 PM2.5：0.001-10mg/m³
       分辨率：0.001mg/m³
      气体监测指标：
 1、 二氧化硫（SO2）：0-2ppm
      分辨率：0.001ppm
 2、 二氧化氮（NO2）：0-2ppm
      分辨率：0.001ppm
 3、臭          氧（O3）：0-5ppm
      分辨率：0.001ppm
 4、一氧化碳（CO）： 0-50ppm
      分辨率：0.1ppm
    其他气体可以定做
